防爆正壓柜結構

作者: 明樂電氣發布時間：2023-05-21 瀏覽 3697次

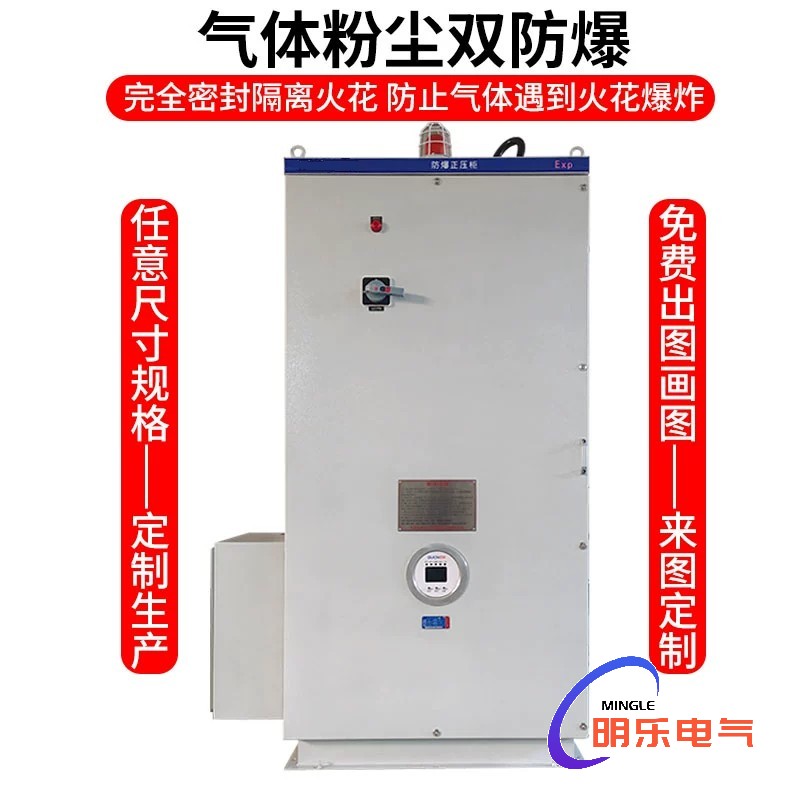

防爆正壓柜的結構是怎樣的？防爆正壓柜可根據需要分為靜態防爆正壓柜和非靜態防爆正壓柜。針對不同的結構，功能和正壓保護類型。無論是靜態防爆正壓柜還是非靜態防爆正壓柜，都應滿足一般防爆結構和安全要求。防爆正壓柜的防爆原理是在自動控制系統的控制下，防爆正壓柜內充滿保護氣體。正壓室內的壓力高于正壓室外的壓力，形成小的正壓安全環境，從而防止易燃?xì)怏w和危險氣體進入正壓腔內。保證內部通用儀器和電氣組件的安全運行。

防爆正壓柜結構形式

1、氣路部分

其主要的作用是不僅要保證快速換氣同時保證其在工作中維持在正常的正壓值。在快速換氣階段能夠使最低換氣流量和換氣時間得到有效的保證，在正常使用中，利用較小流量來維持正壓。當故障發生時，外科壓力迅速升高則需要盡快排氣，保持外科壓力在正常范圍內。

2、電氣控制部分

(1)換氣控制系統的作用是能夠有效的保證正壓控制防爆柜在使用前進行換氣，在換氣完成后才可以進行下一步操作，這一過程被稱為延時系統，同時這是保證防爆性能的強制步驟。

(2)壓力監控系統：對正壓外殼的壓力應做到實時監測，利用壓力傳感器對壓力數據進行分析處理，能夠體現壓力值并將其傳輸至DCS集散控制系統的分控中心。

(3)報警系統:利用連續自動跟蹤監控系統和壓力監控系統輸出控制信號，對輸出后的控制信號進行分析處理，最終使正壓箱內正壓值低于50Pa或超外殼高壓強制切斷或報警顯示。

(4)自動連續跟蹤監控系統：利用DCS集散控制系統將壓力拾取、監控、換氣、報警、監控及壓力異常等情況進行管理、動作、監控及分散總控中心。
