防爆分析小屋設計規范

一、現場分析防爆小屋的配置

1、小屋尺寸:自行設計、滿足檢修、操作、安全通道和溫濕度要求

2、小屋材質:內外304 不銹鋼

3、小屋電氣設備:防爆型

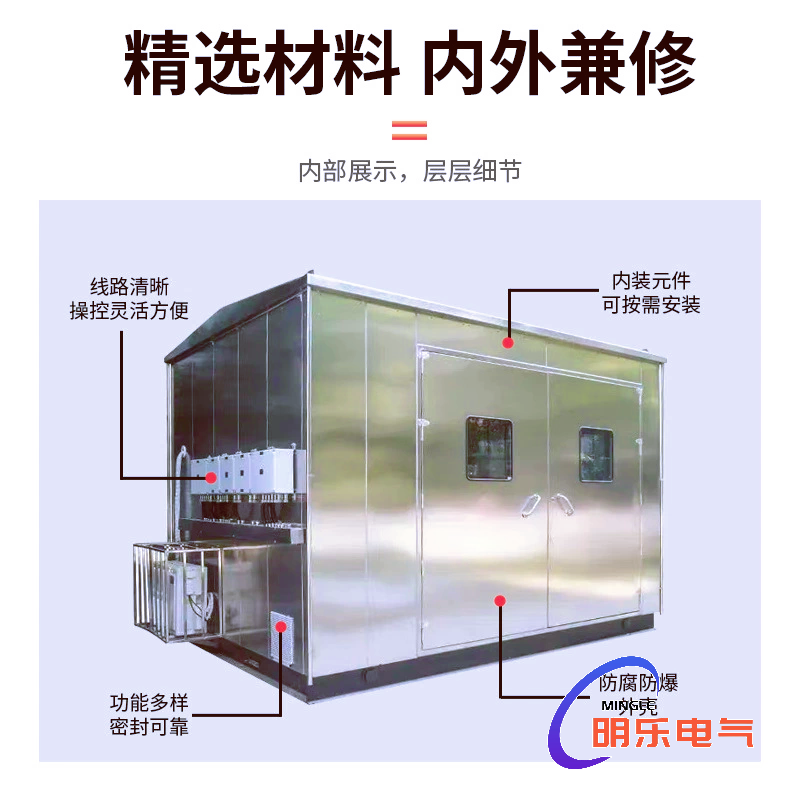

不銹鋼防爆分析小屋

二、現場分析防爆少屋主體績構要求

1、框架結構:小屋主體由槽鋼焊接而成，為框架式結構。為保證負重，側墻每米加裝負重材料一根，墻面各設備均掛裝在滑槽掛架上。

2、墻板材質:內外墻板均采用 SS304 不銹鋼板，外墻板材厚 1.5mm;內外墻及屋頂和房頂之間充填絕熱層材料，墻厚70mm;房頂外部及底部承重鋼梁外露部分做防腐 (環氧樹脂) 涂層。

3、門:門為外開型非折疊結構。門凈尺寸為 2000(H)*900(W)mm。門上開有一個觀察窗，觀察窗為雙層抗爆安全玻璃窗，中間安裝屏蔽鋼絲網。每扇門帶阻尼限位閉門器和推桿式逃生鎖，門外安裝有防雨帽的不銹鋼孔鎖及不銹鋼把手。

4、地板:地板為 4mm 厚防滑花紋鋁合金板。地板上敷設膠皮

5、房檐:小屋頂部安裝板向兩側傾斜 A 型)，防止雨水過大而沿側墻面流下。小屋頂部四周使用雙層屋檐結構，下層房檐具備集中雨水功能，房檐下安裝 4 根雨水導流管(每個房角一個)，此導流管延伸至地面，雨水通過此管排放至地面。

6、迪風:小屋裝有軸流通風機不少于 2套，其中一套向房內抽氣，另一套向屋外排氣，每套風機安裝開口向下、便于拆卸的防風沙罩:防風罩帶百葉窗，風機啟動時打開，停止時關閉:風機帶聯鎖控制，每十分鐘自動置換一次屋內空紙o

7、支架及雨棚:小屋內有標準氣瓶固定支架和安全鏈( 4個)，小屋外安裝設備的墻面安裝防雨棚，防雨棚向外延伸600mm 寬。

8、采暖:小屋配備冷暖空調及蒸汽暖器，保證屋內溫度恒定。

9、聯鎖: 小屋安裝聯鎖報警系統，當小屋 VOCs、煙感報警時，應自動啟動聲光報警器及風機，小屋內配置滅火器(帶固定)。

10、其它:為方便小屋的吊運小屋屋頂帶有起重用的吊耳。小屋及內部電氣設備設有銘牌:所有連接點處打有標記號，并注明其走向。小屋密閉、防雨、防塵、隔熱。分析小屋內部所有的氣路管線均采用不銹鋼管:連接方式采用卡套方式。小屋外有外殼接地端子。

11、分析小屋上須有安全標識牌。

鋼板材質防爆分析小屋

三、現場分析防爆小屋設備要求

1、屋外配 AC220V GPS、UPS 接線箱各一個。

2、屋內配 GPS 配電箱、UPS 配電箱各一個:UPS 配電箱預留一路 25A，一路 10A，一路6A接口: GPS 配電箱預留路10A，一路 6A 接口。

3、聯鎖箱一個，用于聯鎖控制聲光報警及風機。

4、配有帶 60分鐘應急照明。

5、配 VOCs氣體檢測器、煙霧報警器、聲光報警器。

6、冷暖空調至少一臺，以滿足溫濕度要求為準

7、開關(控制照明和手動開關風機)

8、排風扇 2套。

9、滅火器 1瓶。

10、工作臺一個，帶插線排 (配 UPS 電源)0

11、小屋預留接線箱 (500mmX400mm) 安裝滑架位置，安裝螺絲縱向距離 460mm;預留一個數采儀(400mmX300mm)安裝滑架位置，安裝螺絲縱向距離 400mm。

12、小屋留電纜穿墻孔:有帶屏蔽電纜穿墻孔、鎧裝電纜穿墻孔 、小屋穿墻孔帶電纜夾緊件。

13、小屋整體布置鋁合金槽盒

四、現場分析防爆小屋管線要求

1、蒸汽總管: 1”150BL 法蘭接口

2、儀表風總管:3/4”150BL 法蘭接口，留 1/2 卡套接口一個，8 卡套接口 2個，6 卡套接頭1個:并配相應卡套堵頭o

3、大氣排放總管:1”316 不銹鋼管，帶導凝，屋外部分伴熱保溫: 中8 卡套接口2 個，中6卡套接頭 2:并配相應卡套堵頭。

4、小屋預留一體化管纜進口 (為了一體化管纜連接后無沉水彎，開口盡量靠近屋頂)0
